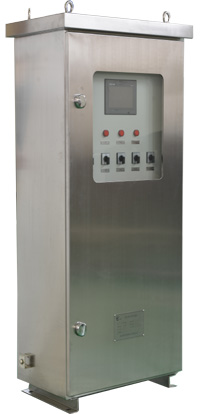

BW-FJKZ系列变压器风冷智能控制柜

BW-FJKZ系列变压器风冷智能控制柜

浏览次数:5517 次  价格:0




BW-FJKZ系列变压器风冷智能控制柜
   我国经济的发展越来越快,相应的电力需求也越来越大,在倡导绿色、低碳经济的环境下,电力变压器向大容量、超高压、智能化方向发展。
  目前我国使用的电力变压器采取的冷却技术基本以传统的强油制冷和风冷为主,而控制方式大多还是使用的传统电磁继电器式风冷控制装置,技术比较落后,传统的风冷控制箱存在以下几个缺点:
  1、逻辑控制回路由大量电磁继电器组成,回路中接入大量线圈发热源,检修极为不方便。
  2、所控制的冷却器状态固定,不能根据负荷、温度灵活调整。
  3、单控制电源结构,一旦控制电源故障,就会造成风冷全停。
  4、无法实现与变电站中央控制室的通讯。随着技术水平的不断提高和国家智能电网的规划和实施,作为输配电主要设备的变压器越来越起到了关键性的作用,而且其;令却方式也开始朝着智能化的方向发展。变压器冷却系统智能化相应的被提出来。
  在这样的背景环境下,我公司组织人员,通过实地调研、访问,开发了适合当今环境要求的变压器智能型冷却系统控制柜——BW-FJK2智能型变压SS风冷控制柜。

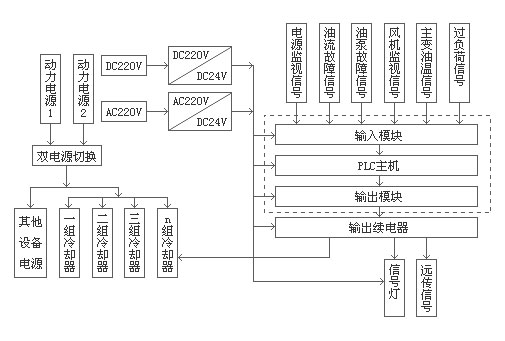

一、系统简介
  BW—FJKZ智能型变压嚣风冷控制柜解决了传统控制方式存在的上述问题。该装置是一种改进的电力变压器风冷控制装置,以分布式硬件结构取代传统硬件结构,由高可靠性的可编程控制器(PLC)进行程序控制,并配置了友好的人机界面,方便用户参数设定及设备信息采集。优良的控制功能如下。
  1、采用了可编程控制嚣(PLC),取代了大量的电磁继电器,尽可能的减少了机械触点,证了设备的可靠性,方便维修。
  2、配有人机界面,可实时观察变压器的状态,可根据负荷、温度的变化设置冷却系统的参数。
  3、控制电源采用双电源供电模式,一路取自外部供电,另一路由自身动力电源转化过来。大提高了控制电源的供电可靠性,有效的避免了因控制电源故障引起的风;令全停。
  4、提供各种通讯接口,可与变电站中央控制室进行通讯,满足数字化变电站的要求。
二、性能特点
  1、可靠性:全部采用进口继电器,采用独特的电机保护线路,任意一台电机出现故障时,系统只切除故障电机,其余风机电机正常运行,提高了风冷控制装置在高温季节的冷却效率,克服风冷装置任意一台电机故障必须切除整组风机的缺点。
  2、控制灵活:BW-FJKZ可编程控制箱可按时间设定启动多组风冷∕冷却器,可避免同时启动产生的冲击电流;同时可以实现工作、辅助、备用之间的自动切换,充分使用每台风冷∕冷却器,延长电机的使用寿命。另也可以根据用户的特殊要求灵活修改逻辑程序。
  3、可扩展性:PLC可编程控制器可以方便的扩展I/O模块,在现场可以方便的扩展控制箱功能。
  4、通讯功能:BW-FJKZ可编程控制器控制箱可以通过通讯接口与显示终端和打印机等外设相连。及时将冷却器的运行情况反映到控制室,便于监视冷却器的运行情况,及时维护。
  5、网络特性:BW-FJKZ可编程控制器控制箱可以实现多台PLC之间或多台PLC与一台计算机之间的通讯联网要求,从而组成多级分布式控制系统,满足现代智能化电厂,智能化变电站的要求。

三、基本控制功能

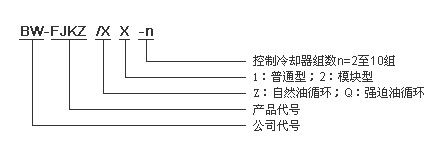

  以BW-FJKZ/Q1-4为例
  1、如果某组有一台风机发生故障,该台风机自动退出,但不影响该组其他风机的正常工作;若某组有两台风机同时发生故障,则该组风机全部停止工作,并发出报警信号。
  2、当温度≤55℃时,根据监视系统发出的变压器投入风冷指令,“工作”组风冷启动,直到人工自动退出或者变压器退出运行,“辅助”、“备用”两组风机处于停止状态。若有一组“工作”风机因故障退出,则“备用”风机自动投入运行,并发出报警信号。
  3、当温度≥65℃时或者负荷达到设定值时,“工作”、“辅助”组风机同时投入运行。当运行的风机中任意一组出现故障时,“备用”风机自动投入运行,并发出报警信号,“辅助”风机至少60S后才可以停止,运行温度由65℃下降到55℃以下时,“辅助”风机停止运行。
  4、按照用户设定的工作周期,风机的“工作”、“辅助”、“备用”状态定期进行轮换。
  5、控制系统有两路电源进线,并互为备用自投。当一路电源进线出现故障时,另一路电源自动投入运行。

四、主要技术参数
  ◆ 工作温度:-40℃~50℃
  ◆  相对湿度:小于90%(无凝露)
  ◆ 最大风速:≤35m/s
  ◆ 安装地点:无剧烈振动和冲击,垂直倾斜度不超过5度的场所,不含腐蚀金属和破坏电源的气体及蒸汽的场所
  ◆ 可控制冷却器组数:2~10组;风机组数2~30组
  ◆ 工作回路电源:两路AC380V三相四线电源
  ◆ 控制电源:DC110V+10%或220V+10%或AC+10%
  ◆  防护等级:IP55
  ◆ 安装方式:户外壁挂式或落地式
  ◆ 适用范围:适用于发、供电和钢铁、石油、化工、煤炭等行业的35kV、110kV、220kV、330kV、500kV、750kV、1000kV的油浸式变压器。

五、订货须知
  1、请在技术协议上明确冷却器或者风机的数量、功率、额定电流、油循环方式等
  2、请明确控制电压等级
  3、如需通信功能,请明确通讯规格约(RS232、RS485、以太网)
  4、特殊要求请注明
